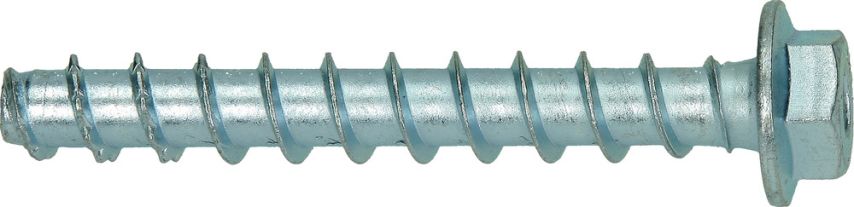

Betonschraube W-BS Typ S Stahl verzinkt

Betonschraube W-BS Typ S Stahl verzinkt
DBL-(W-BS/S)-(A2K)-SW13-15-35-8X80
Höchste Traglasten und rationelle Montage. Optimal zur Befestigung von Metallkonstruktionen, Stahl verzinkt
Für Verankerungen in Beton und Mauerwerk
Äußerst flexibel in der Anwendung durch bis zu drei Verankerungstiefen (Größe 6 – 14)
Justierbarkeit der Befestigung bis zu zweimal nach der Montage möglich (Größe 6 - 14), um bspw. Geländer oder Ankerplatten ausrichten zu können (Montageanleitung beachten)
Sehr hohe Traglasten
Kleinste Achs- und Randabstände durch sehr geringe Spreizwirkung
Sehr schnelle und einfache Montage und sofort belastbar
Leistungsnachweis
Europäisch Technische Bewertung ETA-16/0043 für Einzelbefestigung, Option1, gerissener und ungerissener Beton:

Statische und quasistatische Einwirkung (?6 - ?14)
Seismische Einwirkung, Leistungskategorie C1 (?6 - ?14) und C2 (?8 - ?14)
Feuerwiderstand R30, R60, R90, R120
Europäisch Technische Bewertung ETA-23/0196 für die Verankerung im Mauerwerk

Statische und quasistatische Einwirkung (?5 - ?10)
Feuerwiderstand R30, R60, R90, R120 (?5 - ?6)
Europäisch Technische Bewertung ETA-16/0128 für Mehrfachbefestigung nicht tragender Systeme:

gerissener und ungerissener Beton, (?5 und ?6)
Spannbeton-Hohlplattendecken C30/37 - C50/60, (?6)
Feuerwiderstand R30, R60, R90, R120
Allgemeine bauaufsichtliche Zulassung/Allgemeine Bauartgenehmigung Z-21.8-2090 für die temporäre Verankerung im Beton (?10 - ?14, Typ S Sechskantkopf)

In bewehrtem und unbewehrten sowie im gerissenen und ungerissenen Beton C20/25 bis C50/60
Verwendung in jungem Beton
Mehrfache Verwendung
Allgemeine bauaufsichtliche Zulassung/Allgemeine Bauartgenehmigung Z-21.1-2075 als Verbundankerschraube zur Verankerung im Beton (?10 - ?14, Typ S Sechskantkopf)

Verwendung in Kombination mit Injektionsmörtel WIT-BS als Verbundankerschraube WIT-BS
In bewehrtem und unbewehrten sowie im gerissenen und ungerissenen Beton C20/25 bis C50/60
Zugtragfähigkeit in Beton Hohlkörperdecken, (?6 - ?10) - Gutachterliche Stellungnahme Nr. 21641 - 2016

Feuerwiderstandsdauer bei Brandbeanspruchung nach der Einheits-Temperaturzeitkurve (ETK) in Mauerwerk (Mz, KSL, KS), und Stahlbeton, (?5 und ?6) - Gutachterliche Stellungnahme Nr. 2101/173/18 - 2018

Hinweis
Wir empfehlen ab der Größe 8 die Montage mit einem passenden Tangentialschlagschrauber durchzuführen. Das empfohlene maximale Nenndrehmoment ist zu beachten.

Bei der Anwendung in Mauerwerk sind die steinspezifischen Montagedaten nach ETA-23/0196 zu beachten.
