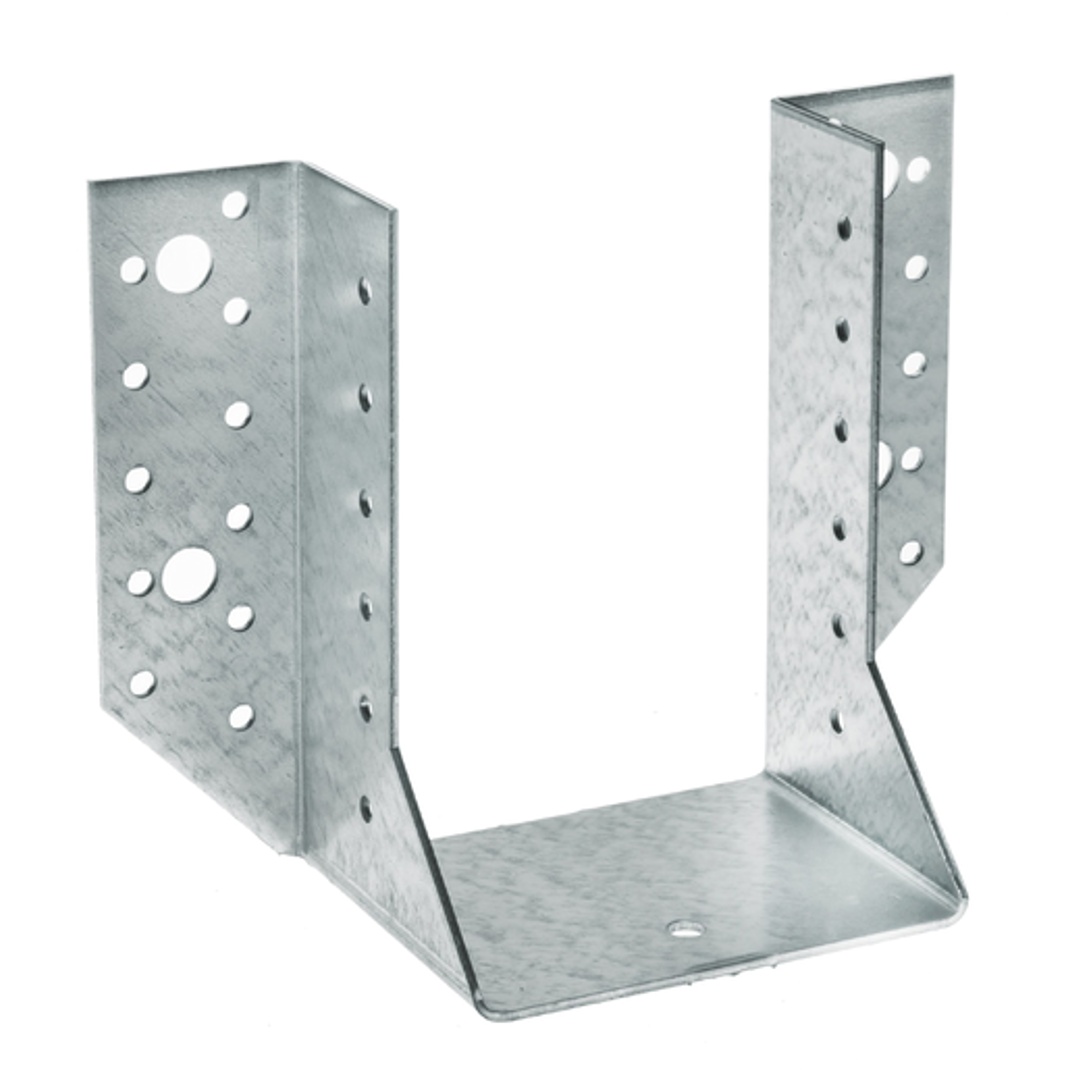

140/240 SIMPSON Balkenschuh BSD 140/240 m.außenlieenden Schenkeln, feuerverzinkt

140/240 SIMPSON Balkenschuh BSD 140/240 m.außenlieenden Schenkeln, feuerverzinkt
Technische Daten
Charakteristische Werte: 53,2 kN
Dimension mm: 140 x 240
Lochung: ø 5 / 66 Stk
Maß A: 140
Maß b: 240
Maß c: 32
Maß d: 52
Maß t: 2,0
Stahlblech feuerverzinkt - Mit außenliegenden Schenkeln - Mit europäisch technischer Bewertung (ETA 06/0270) Anwendung: Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen oder Beton / Stahl. Die Balkenschuhe sind für zweiachsige Belastung zugelassen. Zur Befestigung an Beton, Stahl oder Mauerwerk können Löcher bis Ø 13 mm hergestellt werden. Befestigung: CNA Kammnägel Ø 4,0 x L oder CSA Schrauben Ø 5,0 x L. (Bolzen M8 bis M12 bei Anschlüssen an Beton/Stahl). Charakteristischer Wert der Tragfähigkeit Richtung Bodenblech bei Vollausnagelung (CNA 4,0 x 50) Achtung ! Diese Werte sind Richtwerte, genaue Tragfähigkeiten finden Sie auf der Homepage www.strongtie.de Maße in mm
